किन तिनीहरू ल्याब परीक्षणहरू पास गर्छन् तर फिल्डमा असफल हुन्छन्? अटोमोटिभ कनेक्टर सिलहरूमा 3 सबैभन्दा सामान्य दुखाइ बिन्दुहरूको विश्लेषण

अटोमोटिभ कनेक्टर सिलहरूसँग सामान्य समस्याहरू: 3 उच्च-फ्रिक्वेन्सी दुखाइ बिन्दुहरू र इन्जिनियर-स्तर समाधानहरू

मा 11 वर्षको अनुभव संगमोटर वाहन कनेक्टर सीलउद्योग, म वार्षिक रूपमा 20 भन्दा बढी ग्राहकहरूको लागि असफलता विश्लेषणहरू सञ्चालन गर्दछु। खरिद प्रबन्धकहरू प्रायः सोध्छन्, "किन सवारी साधनहरूमा ठूलो स्थापना पछि समस्याहरू लगातार उत्पन्न हुन्छन्?" यसैबीच, डिजाइन इन्जिनियरहरू प्रायः यो प्रश्नले अलमलमा पर्छन्, "प्रयोगशाला मापदण्डहरू पूरा गर्ने भागहरू फिल्डमा तैनाथ गरेपछि किन असफल हुन्छन्?" 2024 मा SAE इन्टरनेशनलबाट उद्योग सर्वेक्षण डेटामा चित्रण गर्दै — जसले संकेत गर्दछ कि सिल विफलताहरूको 32% अपर्याप्त डिजाइन फिटबाट, 47% अपरेटिङ सर्तहरूसँग मेल नमिल्नेबाट, र 21% एसेम्बली त्रुटिहरूबाट — मैले खरिदकर्ता र इन्जिनियरहरू समान रूपमा सरोकार राख्ने मुद्दाहरूको तीन सबैभन्दा सामान्य कोटीहरू कम्पाइल गरेको छु। प्रत्येक श्रेणीको लागि, म वास्तविक-विश्व केस स्टडीहरू, अनुभवजन्य परीक्षण डेटा, र कार्ययोग्य समाधानहरू प्रदान गर्दछु।

I. बहु-पिन कनेक्टरहरूमा "स्थानीयकृत सील विफलता": 12 वा बढी पिनहरू भएका मोडेलहरूको लागि, 32% असफलताहरू एकल पिनमा चुहावटको कारणले गरिन्छ।

क्रेताहरूलाई सबैभन्दा ठूलो टाउको दुखाइ दिने परिदृश्यहरू: गत वर्ष, हामीले एक व्यावसायिक वाहन निर्मातालाई 16-पिन कनेक्टर सिलहरू आपूर्ति गरेका थियौं। उत्पादनहरूले सफलतापूर्वक सबै प्रयोगशाला-आधारित IP67 विसर्जन र धुलो-प्रतिरोध परीक्षणहरू पार गर्दा, ग्राहकले सवारी साधन स्थापना भएको छ महिना पछि-"इन्जिन डिब्बा प्रदूषकहरू 8 औं पिन स्थितिमा प्रवेश गरेको" रिपोर्ट गरे। एकाइहरू पुन: प्राप्ति र निरीक्षण गर्दा, हामीले पत्ता लगायौं कि त्यो विशिष्ट पिन स्थितिमा सील लिपको कम्प्रेसन दर मात्र 12% थियो - उल्लेखनीय रूपमा 20% को मानक आवश्यकता भन्दा कम। यस प्रकारको "एकल-पिन विफलता" ले 12 वा बढी पिनहरू समावेश गर्ने बहु-पिन कनेक्टर परियोजनाहरूमा 32% समस्याहरूको लागि खाता बनाउँछ, जसले यसलाई खरिदमा बल्क रिटर्नको प्रमुख कारण बनाउँछ।

इन्जिनियरको परिप्रेक्ष्यबाट कोर बाधा：धेरै डिजाइनहरू "व्यक्तिगत प्वालहरूको लागि ± ०.०१ मिमी सहिष्णुता" मा मात्र केन्द्रित हुन्छन्, जबकि "समग्र कम्प्रेसनको समयमा असमान तनाव वितरण" को मुद्दालाई बेवास्ता गर्दै। 16-प्वाल सील कम्पोनेन्टमा, परिधीय प्वालहरू आवास संरचनाद्वारा प्रभावित हुन्छन्; फलस्वरूप, तिनीहरूले केन्द्रीय प्वालहरू भन्दा 15-20% कम कम्प्रेसिभ बल अनुभव गर्छन्। जब सवारी साधन सञ्चालनको क्रममा सामना गरेको 10-2000 हर्ट्ज कम्पनहरूसँग मिश्रित हुन्छ, यसले केवल तीन महिना पछि सील ओठहरूमा ढिलो र खाली ठाउँहरूको विकासमा नेतृत्व गर्दछ।

अनुभवजन्य डेटा द्वारा समर्थित：हामीले 16-प्वाल सीलको कम्प्रेसन अवस्थाहरू अनुकरण गर्न FEA (फिनिट एलिमेन्ट विश्लेषण) प्रयोग गर्यौं; परिधीय प्वालहरूमा औसत सील दबाब 0.3 MPa थियो, जबकि केन्द्रीय प्वालहरू 0.4 MPa पुग्यो - एक दबाव भिन्नता 25% भन्दा बढी। जब यो दबाव भिन्नता 5% भित्र नियन्त्रण गरिन्छ, स्थानीयकृत विफलताको सम्भावना 32% बाट 4% सम्म घट्छ।

समाधान (3 ग्राहकहरूमा मान्य र तैनात):

1. डिजाइन-साइड तनाव क्षतिपूर्ति: संयुक्त "कम्प्रेसन + कम्पन" सञ्चालन अवस्था अनुकरण गर्न FEA प्रयोग गरेर, परिधीय प्वाल स्थितिहरूमा सील ओठहरू 0.1 मिमी द्वारा मोटो गरिएको थियो; एकै साथ, सम्बन्धित मोल्ड प्वालहरूको व्यास 0.005 मिमी द्वारा घटाइयो, मोल्डिंग पछि प्राकृतिक रूपमा सन्तुलित तनाव वितरणको परिणाम।

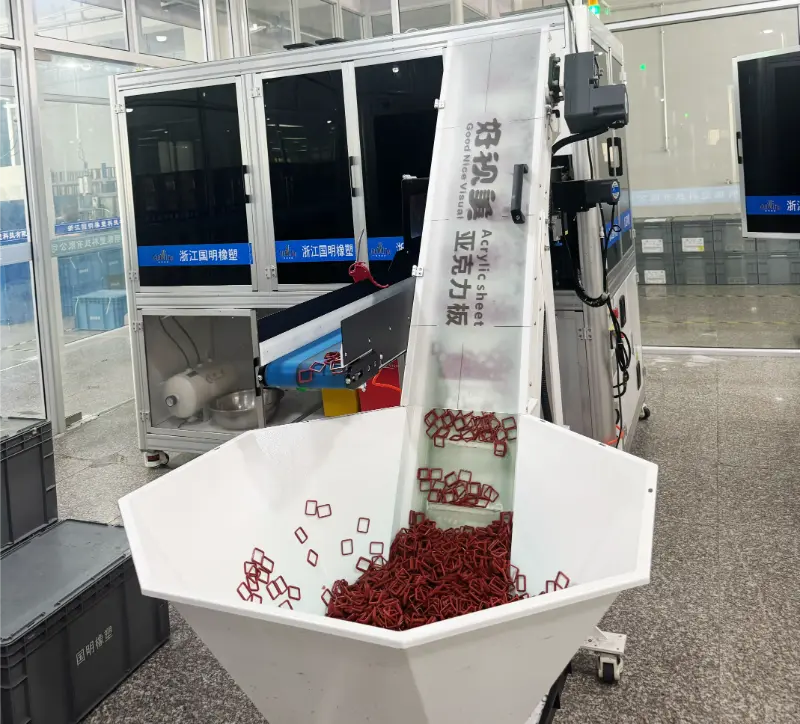

2. डेलिभरी पक्षले "तनाव परीक्षण प्रतिवेदन" प्रदान गर्दछ।: प्रत्येक ब्याचको साथमा रहेका सिलहरूमा 12 तोकिएका बिन्दुहरूको लागि क्रेतालाई वास्तविक तनाव मापन डेटा प्रदान गर्नुहोस्, यो सुनिश्चित गर्दै कि दबाव भिन्नता ≤ 5% रहन्छ।

3. एसेम्बली एन्डले "कम्प्रेसन लिमिट रेडलाइन" स्थापना गर्दछ: एसेम्बली म्यानुअलले रातोमा हाइलाइट गर्दछ: "किनारा प्वालहरूको कम्प्रेसन 20% ± 2% सम्म पुग्नै पर्छ।" यस उद्देश्यको लागि एक समर्पित फीलर गेज प्रदान गरिएको छ; सभा पूरा गरेपछि, कामदारहरूले वास्तविक मापन लिन र परिणामहरू रेकर्ड गर्न आवश्यक छ।

II। नयाँ ऊर्जा उच्च-भोल्टेज अनुप्रयोगहरूमा "सामग्री प्रदर्शन विरोधाभासहरू": 800V परियोजनाहरूमा, थर्मल र आर्क प्रतिरोध बीचको असंगतताको कारण 47% नमूनाहरू अस्वीकार गरियो।

डिजाइन ईन्जिनियरहरूको सबैभन्दा विरोधाभासी मागहरू: नयाँ ऊर्जा वाहन निर्मातामा 800V उच्च-भोल्टेज कनेक्टर परियोजनाको लागि, सील कम्पोनेन्टहरूले 160° C (ब्याट्री प्याकको उच्चतम तापमान) सामना गर्न र 10kV आर्क प्रतिरोध परीक्षण पास गर्न आवश्यक थियो। यद्यपि, परम्परागत सामग्रीहरूले "क्याच-२२" दुविधाको सामना गर्यो: उच्च-चाप-प्रतिरोधी सिलिकनले केवल 140 डिग्री सेल्सियससम्मको तापक्रम सहन सक्छ — सवारी साधन स्थापनाको एक महिनापछि कडा हुँदै जान्छ — जबकि तातो प्रतिरोधी सिलिकनले 160 डिग्री सेल्सियसको सेकेन्ड ब्रेकडाउनको परिणाममा चाप प्रतिरोध प्रदर्शनमा 35% गिरावट अनुभव गर्‍यो। त्यस्ता "सामग्री असंगतता" मुद्दाहरूले यस 800V परियोजनामा ​​47% प्रारम्भिक नमूनाहरू अस्वीकार गर्‍यो, खरीद चक्रमा गम्भीर ढिलाइ भयो।

विवादको मूल बिन्दु: सिलिकनको "थर्मल प्रतिरोध" र "चाप प्रतिरोध" विपरित रूपमा सहसम्बन्धित छन्: चाप-प्रतिरोधी additives (जस्तै न्यानो-एल्युमिना) को थपले सिलोक्सेन अणुहरूलाई अस्थिर बनाउँछ, जसले गर्दा थर्मल प्रतिरोधको माथिल्लो सीमा कम हुन्छ; यसको विपरित, उच्च-तापमान-प्रतिरोधी additives (जस्तै phenylsiloxane) को थप्दा चाप-प्रतिरोधी कम्पोनेन्टहरू पतला हुन्छन्, जसले गर्दा इन्सुलेशन कार्यसम्पादनमा सम्झौता हुन्छ।

समाधान (१२ सूत्र पुनरावृत्तिको मूर्त परिणाम):

1. अनुकूलित कम्पाउन्ड सूत्रीकरण：सामग्री निर्माताहरूसँगको सहकार्यमा, हामीले फ्युमड सिलिका, 1.5% न्यानो-एल्युमिना, र 2% फेनिसिलोक्सेन मिलेर बनेको कम्पोजिट सामग्री विकास गर्‍यौं। 160°C मा 1,000-घण्टा बुढ्यौली परीक्षण पछि, सामग्रीले ≤8% को कठोरता भिन्नता दर र 10 kV मा 80 सेकेन्डको आर्क प्रतिरोध समय प्रदर्शन गर्‍यो — ग्राहकको 60 सेकेन्डको आवश्यकता भन्दा धेरै।

2. श्रेणीबद्ध संरचनात्मक डिजाइन：सीलको भित्री तह (उच्च भोल्टेज पिनहरूसँग सम्पर्कमा) उच्च-आर्क-प्रतिरोधी सिलिकन प्रयोग गर्दछ, जबकि बाहिरी तह (आवासको सम्पर्कमा) उच्च-तापमान-प्रतिरोधी सिलिकन प्रयोग गर्दछ; यो दृष्टिकोणले विरोधाभासी कार्यसम्पादन आवश्यकताहरू मात्र समाधान गर्दैन तर सामग्री लागतलाई 15% ले घटाउँछ।

3. प्रणाली-स्तर सह-अनुकूलन：क्रेताहरू र इन्जिनियरहरूका लागि सिफारिस: कनेक्टर हाउसिङमा तीनवटा ताप-डिसिपेसन फिनहरू थप्दा सिलको वास्तविक सञ्चालन तापक्रम १६०°C बाट १४५°C सम्म घट्छ, जसले गर्दा यसको सेवा जीवन थप विस्तार हुन्छ।

डाटा प्रमाणीकरण: दुई नयाँ ऊर्जा वाहन निर्माताहरूको 800V परियोजनाहरूमा यसको कार्यान्वयन पछि, यो समाधानले नमूना पास दर 53% बाट 100% बढायो, जबकि ठूलो स्थापना पछि दोष दर ≤0.03% रह्यो।

III। "अव्यक्त विफलताहरू" एसेम्बली त्रुटिहरूको कारण: 21% मुद्दाहरू दोषपूर्ण उत्पादनहरूबाट होइन, तर गलत सभाबाट उत्पन्न हुन्छन्।

क्रेताहरू द्वारा धेरै सजिलै बेवास्ता गरिएको घाटा：उत्तरी चीनको एक यात्रुवाहक सवारी उत्पादकले "सील कम्पोनेन्टहरूमा क्र्याक र असफलता" को घटनाहरू रिपोर्ट गरेको छ। विघटन र निरीक्षणमा, यो पत्ता लाग्यो कि असफल भागहरूको 70% ले 30% भन्दा बढी कम्प्रेसन दर प्रदर्शन गर्यो (20% को मानक सीमाको तुलनामा)। यो मुद्दा विधानसभा कार्यकर्ताहरूबाट उत्पन्न भएको हो - "सिलिङ कार्यसम्पादनलाई अनुकूलन गर्ने" प्रयासमा - जबरजस्ती स्क्रू ड्राइभरहरू प्रयोग गरेर सिलहरूलाई तिनीहरूको खाँचोमा हालेर; यो अभ्यासले अत्यधिक कम्प्रेसन मात्र होइन तर सील ओठलाई पनि क्षति पुर्‍यायो। SAE द्वारा एक 2024 सर्वेक्षणले संकेत गर्दछ कि 21% सील विफलता विधानसभा त्रुटिहरु को कारण हो; त्यस्ता समस्याहरूले प्रभावकारी रूपमा कम्पनीद्वारा खरिद गरिएका "योग्य उत्पादनहरू" लाई "स्क्र्याप" मा रूपान्तरण गर्दछ, जबकि उत्पादनमा ढिलाइ पनि हुन्छ।

साधारण सभा त्रुटि र तिनका परिणामहरू:

समाधान (पोस्ट-ट्रेनिङ असफलता दर 5 ग्राहकहरूमा 90% द्वारा घटाइयो):

1. उपकरण मानकीकरण：क्रेताहरूलाई समर्पित "विशेष स्थापना उपकरण किट" प्रदान गर्नुहोस् — रबर सिलहरूका लागि प्लास्टिकको चिमटी र फ्लोरोरुबर सिलहरूका लागि तामाको गाइड आस्तीनहरू सहित — धातुका उपकरणहरू सील गर्ने ओठको सम्पर्कमा नआओस् भन्ने सुनिश्चित गर्न।

2. भिजुअल त्रुटि प्रमाणीकरण：रातो "अभिमुखीकरण चिन्ह" (जस्तै, "यो साइड इनवर्ड") सीलमा छापिएको छ, कनेक्टर हाउसिङमा चिन्हहरू अनुरूप; ढुवानीसँग "कम्प्रेसन मापन कार्ड" समावेश गरिएको छ, यो विशिष्ट सिल मोडेलको लागि मानक संकुचित मोटाई (जस्तै, मूल मोटाई: 8 मिमी → कम्प्रेस गरिएको मोटाई: 6.4–6.8 मिमी) को संकेत गर्दै।

3. १ घण्टा विशेष तालिम：विधानसभाका कार्यकर्ताहरूलाई "तीन-जाँच सिद्धान्त" मा निर्देशन दिइन्छ — प्रमाणीकरण उपकरण, अभिमुखीकरण, र कम्प्रेसन — त्यसपछि सही प्रक्रियाहरूको प्रत्यक्ष प्रदर्शन। मापदण्डहरू पूरा गर्न असफल हुने कुनै पनि कामदारले व्यावहारिक मूल्याङ्कन सफलतापूर्वक पास नगरेसम्म पुन: प्रशिक्षण दिनुपर्छ।

खरीददारहरू र इन्जिनियरहरूका लागि अन्तिम सल्लाह: त्रुटिहरूबाट बच्नको लागि, "पहिले परिदृश्य मूल्याङ्कन गर्नुहोस्, त्यसपछि समाधान निर्धारण गर्नुहोस्।"

यस क्षेत्रमा जति लामो समय काम गर्दछ, यो स्पष्ट हुन्छ: "सार्वभौमिक" सील मोडेल जस्तो कुनै चीज छैन। धेरै समस्याहरू उत्पन्न हुन्छन् किनभने विशिष्ट परिचालन वातावरण - "परिदृश्य" - राम्ररी बुझिएको छैन। खरिद गर्दा, "IP मूल्याङ्कन" वा "तापमान प्रतिरोध दायराहरू" जस्ता कारकहरूमा मात्र ध्यान केन्द्रित नगर्नुहोस्; बरु, इन्जिनियरहरूलाई यी तीन प्रश्नहरू सोध्न निश्चित हुनुहोस्:

1. गाडीमा जडानकर्ताहरू कहाँ स्थापित छन्? (इन्जिन डिब्बा, ब्याट्री प्याक, वा ढोकाहरू - धेरै फरक अपरेटिङ अवस्थाहरू भएका स्थानहरू।)

२. स्वचालित उपकरण प्रयोग गरेर वा म्यानुअल रूपमा एसेम्बली गरिने छ? (यसले सिलको संरचनात्मक डिजाइनलाई असर गर्छ।)

3. अन्तिम ग्राहकको स्वीकृति मापदण्ड भित्र निहित आवश्यकताहरू के हुन्? (जस्तै, कम-तापमान विसर्जन पछि IP67 परीक्षण प्रदर्शन गर्दै)
