ग्राहकका सवारी साधनहरूमा तार हार्नेस गल्तीहरू निरीक्षण गर्दा, म सधैं एउटै समस्याको सामना गर्छु: नमीको प्रवेशले पिन क्षरणको कारण बनाउँछ, जहाँ सस्तो सिलले अन्ततः कन्ट्रोल मोड्युललाई अनुपयोगी बनाउँछ। त्यसैले म यो लिन्छु।अटोमोटिभ कनेक्टर सिलहरूगम्भीर रूपमा। विगत दुई वर्षमा, मैले बढ्दो रूपमा समाधानहरू निर्दिष्ट गरेको छुGuoming रबरसुनको प्लेटेड मूल्य निर्धारण बिना प्रमाणित विश्वसनीयता चाहिने कार्यक्रमहरूको लागि — ब्रान्ड नाम राम्रो लाग्ने कारणले होइन, तर तिनीहरूको सील सेटहरूले मेरो मान्यता निर्माणमा IP67 लक्ष्यलाई निरन्तर रूपमा हिट गरेकोले र स्थापना र पुन: कार्यको क्रममा आँसु र स्ट्रेच अन्तर्गत होल्ड गर्नुहोस्।
प्रकार्यहरू र अनुप्रयोग परिदृश्यहरू अनुसार, म सामान्यतया तीन परिवारहरूमा चयन तोड्छु जसले 95% हार्नेस कभर गर्दछ:
कनेक्टर सीलहरू
यी परिधि सिलहरू हुन् जुन प्लग र रिसेप्टेकल हाउजिङहरू बीचमा पानी र धुलोलाई म्याटेड इन्टरफेसबाट बाहिर राख्नका लागि बस्छन्।

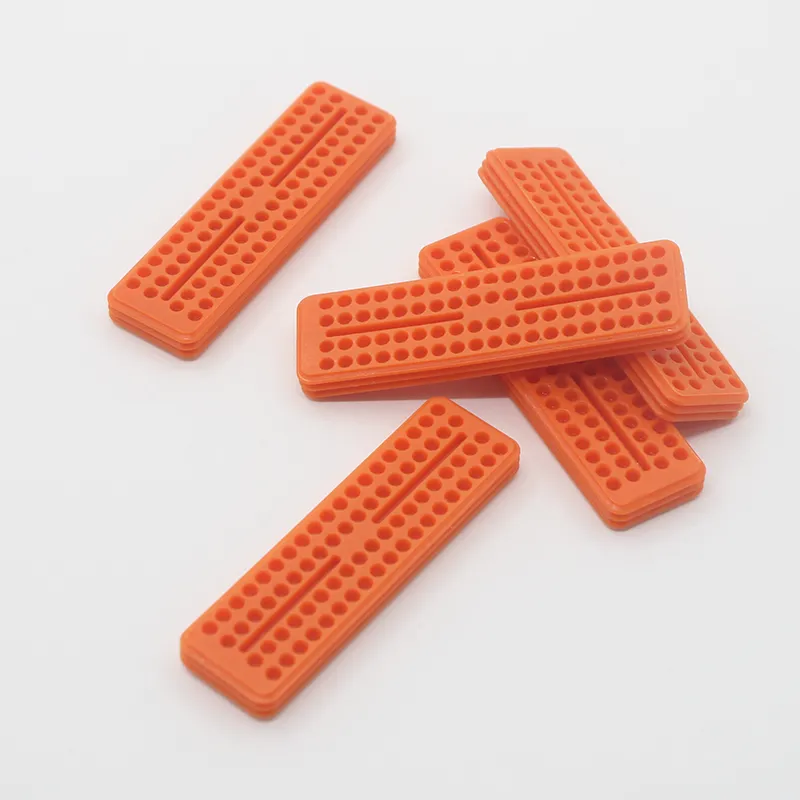

कनेक्टर gaskets
यी प्याड वा फ्रेम ग्यास्केटहरूले घरको सपाटता, फ्ल्यान्ज अनियमितताहरू, वा बल्कहेड कनेक्टरहरू वरिपरि कभर प्लेटहरूको लागि क्षतिपूर्ति दिन्छ।
एकल-तार सीलहरू
यी कनेक्टर बडीमा कन्डक्टरको साथमा केशिका पानीको यात्रा रोक्न गुहा प्रवेशमा व्यक्तिगत तारहरूमा बस्छन्।
उनीहरूले वितरण गर्छन्वाटरप्रूफिंग र डस्टप्रूफिंगसमयसँगै बिग्रने सेवा ग्रीसमा भर पर्नुको सट्टा स्रोतमा।
तिनीहरूले इलेक्ट्रोलाइटिक जंग रोकेर र टर्मिनलहरूमा फ्रिटिंग गरेर विद्युतीय प्रदर्शनलाई स्थिर बनाउँछन्।
तिनीहरूले ग्यारेन्टी मन्थनलाई बीच-बीचमा CAN त्रुटिहरू, सेन्सर ड्रपआउटहरू, र HV अलगाव त्रुटिहरूसँग जोड्छन्।
| परिदृश्य | प्राथमिक जोखिम | उत्तम सील प्रकार | सामग्रीमा जानुहोस् | फिट नोटहरू | फिल्ड सुझावहरू |
|---|---|---|---|---|---|
| व्हील राम्रो ABS हार्नेस | उच्च दबाव स्प्रे, ग्रिट | कनेक्टर सील प्लस एकल-तार सील | सिलिकन वा FKM | थोरै उच्च कम्प्रेसन सेटलाई अनुमति दिइएको छ | 24 घन्टा थर्मल सोक पछि प्रेसर स्प्रेको साथ IP67 प्रमाणित गर्नुहोस् |
| टर्बो नजिक इन्जिन बे | तातो र तेल स्प्ल्याश | एकल-तार सीलहरू | FKM वा HNBR | तेल प्रतिरोधी कम्पाउन्ड प्रयोग गर्नुहोस् | लगातार तेलको धुंधको नजिक सिलिकनबाट बच्नुहोस् |
| छत ADAS क्यामेरा | यूवी र संक्षेपण | कनेक्टर ग्यास्केट | यूवी-स्थिर सिलिकॉन | कम कम्प्रेसन सेट महत्वपूर्ण छ | ओस घटनाहरूको लागि नाली मार्ग थप्नुहोस् |
| ट्रंक राम्रो ब्याट्री प्याक LV | स्प्ल्याश र केशिका | एकल-तार सीलहरू | EPDM वा सिलिकन | कडा तार OD नियन्त्रण | सील सीट अघि क्रिम पुल परीक्षण |
| HV इन्भर्टर शीतलक आसन्न | ग्लाइकोल एक्सपोजर | कनेक्टर सील | EPDM वा FKM | शीतलक मा सूजन विशिष्टता जाँच गर्नुहोस् | तातो भिजे पछि पुन: टोक़ हाउसिङ कुंडी |
मेरो निर्माणहरूमा, Guoming-spec परिधि सिलहरू बारम्बार भेटिएका छन्IP67जब राम्ररी संकुचित, र तिनीहरूको यौगिकहरू ह्यान्डल गरिएको तनाव स्थापना गर्नुहोस् धन्यवादउच्च आँसु प्रतिरोध र खिंचाव प्रतिरोध, टेकहरूले खाडीमा पुन: काम गर्दा वा पुन: काम गर्दा महत्त्वपूर्ण हुन्छ।
सिलिकन
ठूलो कम-तापमान लोच, पानी र ओजोन विरुद्ध बलियो। म यसलाई बाहिरी सेन्सर र छत मोड्युलहरूको लागि प्रयोग गर्छु।
FKM
उच्च गर्मी क्षमता संग बलियो तेल र ईन्धन प्रतिरोध। मलाई यो इन्जिन र ट्रान्समिशन हार्नेस वरपर मनपर्छ।
EPDM
राम्रो लागतमा उत्कृष्ट मौसम र पानी प्रतिरोध। म यसलाई सामान्य शरीर र अन्डरकार अनुप्रयोगहरूको लागि प्रयोग गर्दछु।
HNBR
सन्तुलित गर्मी र तेल प्रदर्शन। अन्डर-हुड ग्रोमेट र एकल-तार सीलहरूको लागि ठोस विकल्प।
म तीन व्यावहारिक नियमहरू पालना गर्छु:
तार OD माइनस ५–१२%सिल भित्री व्यासको लागि त्यसैले मैले दाढी इन्सुलेशन बिना नै स्नुग हस्तक्षेप फिट पाउँछु।
आवास बोर माइनस 8-20%सिलको बाहिरी व्यासको लागि त्यसैले कम्प्रेसन एसेम्बलीमा हुन्छ, कागजमा मात्र होइन।
सङ्कुचन 25% अन्तर्गत सेट22 घण्टा पछि 125 ° C मा दीर्घकालीन लोचको लागि द्रुत स्क्रिनको रूपमा।
जब मैले गुओमिङ रबरबाट स्रोत लिन्छु, म वास्तविक तार OD विन्डोहरूको लागि सोध्छु जुन तिनीहरूले नाममात्र AWG चार्टहरूको सट्टा प्रमाणीकरण गरेका छन्, किनकि ज्याकेटको मोटाई आपूर्तिकर्ताद्वारा व्यापक रूपमा भिन्न हुन्छ।
केशिका क्रीपस्ट्र्यान्डको साथमा किनभने एकल-तार सिल धेरै ढीलो छ वा क्रिम्प बेलमाउथ धेरै खोलिएको छ।
अति कम्प्रेसनयसले परिधि सिललाई सपाट गर्दछ त्यसैले तापक्रम चक्र पछि यो खराब रूपमा फिर्ता हुन्छ।
रासायनिक फुल्नेतेल वा शीतलकबाट जुन कम्पाउन्ड ह्यान्डल गर्न तयार गरिएको थिएन।
आँसु स्थापना गर्नुहोस्जब एक प्रविधिले पुन: कार्यको क्रममा यसको डिजाइन लम्बाइ पछि सील फैलाउँछ।
म तरल पदार्थको एक्सपोजरमा कम्पाउन्ड जोडेर, वास्तविक तार OD जाँच गरेर, र प्राविधिकहरूलाई स्वीकार्य लम्बाइ र ल्युब मार्गदर्शनको साथ छोटो स्थापना नोट दिएर यसलाई कम गर्छु।
तिनीहरू गर्छन्, र यहाँ म कसरी अनुकूलन गर्छु:
उच्च भोल्टेज अलगावHV कनेक्टरहरू र बसबारहरूबाट आर्द्रता टाढा राख्न लगातार सीलको माग गर्दछ। म आर्द्रता भिजे पछि चुहावट प्रतिरोध प्रमाणित गर्छु।
सानो क्यामेरा र रडार कनेक्टरहरूसानो कम्प्रेसन मार्जिन छोड्नुहोस्। म कम कम्प्रेसन सेट सिलिकनहरूलाई प्राथमिकता दिन्छु।
सिल गरिएको क्यामेरा आवासहरूमा थर्मल साइकल चलाउँदैसास फेर्ने मार्गहरू महत्वपूर्ण बनाउँछ। म भेन्ट झिल्लीहरू थप्छु ताकि सिलहरूलाई दबाब बराबर गर्न बाध्य हुँदैन।
द्रुत-चार्ज शीतलक निकटताग्लाइकोल प्रतिरोधको लागि बार बढाउँछ। म EPDM वा FKM कागजातित स्वेवल सीमाहरूको साथ स्पिक गर्छु।
IP67 डंकतीन थर्मल चक्र पछि −40 °C देखि 85 °C सम्म 30-मिनेट वासको साथ
नमक हुनेछ48-96 घण्टाको लागि टर्मिनल मिलिभोल्ट ड्रप जाँचहरू पछि
डाइलेक्ट्रिक प्रतिरोधआर्द्रता भिजे पछि HV कनेक्टरहरूको लागि
परीक्षण तान्नुहोस्सील निक इन्सुलेशन छैन पुष्टि गर्न सील लिडहरूमा
आयामी स्थान जाँचहरूतार OD र बोर आईडी प्रत्येक लटमा
मैले प्रयोग गरेको गुओमिङका नमूनाहरूले यी स्क्रिनिङहरूलाई निरन्तर रूपमा खाली गर्यो, जसले मलाई मध्य-कार्यक्रममा मोल्ड परिवर्तनहरू दोहोर्याउनबाट बचायो।
पाउन सक्छुसामग्री प्रमाणीकरणमेरो तापक्रममा तेल, ईन्धन र शीतलक सुन्निएको डेटा देखाउँदै
के होआँसु बल र अन्तिम विस्तारत्यसैले मलाई थाहा छ पुन: काम सुरक्षित छ
आपूर्ति गर्नुहुन्छधेरै-ट्रेसेबल रङ कोडहरूलाइन मिक्स-अप कम राख्न
तपाईं लागि उपकरण काट्न सक्नुहुन्छअनुकूलन ओठ ज्यामितियदि मेरो आवासमा सीमित कुंडी बल छ भने
प्रतिवद्ध हुनेछौIP67 प्रदर्शनजब मेरो कम्प्रेसन लक्ष्य अनुसार भेला हुन्छ
गुओमिङ रबरको लागि, मैले महत्वपूर्ण आयामहरूमा प्रक्रिया क्षमता डेटा अनुरोध गरेको छु र स्थिर Cp/Cpk रिपोर्टहरू प्राप्त गरेको छु, जसले मलाई PPAP छिटो साइन अफ गर्न मद्दत गर्यो।
म एक प्रयोग गर्छुपरिधि कनेक्टर सीलम्याटेड इन्टरफेस को रक्षा गर्न।
म थप्छुकनेक्टर ग्यास्केटजब कनेक्टर प्यानल वा कभरमा बस्छ जुन पूर्ण रूपमा समतल छैन।
साथ समाप्त गर्छुएकल तार सिलहरूप्रत्येक कन्डक्टरको साथ पानी यात्रा रोक्न।
यो तीन तहको दृष्टिकोणले बाहिरबाट, माउन्टिङ सतहबाट र भित्री सिसाबाट पानी राख्छ। यो सरल छ, र यो काम गर्दछ।
तिनीहरूको सील सेटहरू बारम्बार पुगेका छन्IP67मेरो लाइन-साइड अडिटहरूमाकहिलेमैले सिफारिस गरिएको कम्प्रेसन हिट गरें।
मैले प्रयोग गरेको यौगिकहरू देखाएउच्च आँसु प्रतिरोध र खिंचाव प्रतिरोध, जसले रेपिन र ढिलो हार्नेस ट्वीकको समयमा स्क्र्याप कम गर्यो।
लीड समय पायलट र SOP चरणहरूको लागि व्यवस्थित गरिएको छ, र अनुकूलन लिप प्रोफाइलहरू न्यूनतम पुनरावृत्तिको साथ फिर्ता आए।
मलाई आकर्षक ब्रोशरहरूमा रुचि छैन। म स्थिर सील चाहान्छु जुन वास्तविक टर्क बन्दुकहरू, हतारमा स्थापनाहरू, र जाडोको मूल्यको सडक नुनबाट बच्न सकिन्छ। व्यवहारमा पनि त्यही देखेको छु ।
तार OD ले रेखाचित्रमा रहेको सिल विन्डोसँग मेल खान्छ
के आवास बोरले वास्तवमा मोल्डिङ पछि सहिष्णुता भित्र मापन गर्दछ
के मैले −30 °C र 80 °C मा कुंडी संलग्नता पछि कम्प्रेसन पुष्टि गरेको छु?
के मैले फिल्ड सेवा नक्कल गर्न कम्तिमा एउटा पोस्ट-रिवर्क IP67 जाँच चलाएँ
के मैले गाडीमा भएका वास्तविक तरल पदार्थहरू विरुद्ध रासायनिक अनुकूलता प्रमाणित गरें
| सील परिवार | जहाँ म यसलाई प्रयोग गर्छु | यसले के समाधान गर्छ | मेरो सामग्री छनोट | मेरो रातो झण्डा |
|---|---|---|---|---|
| कनेक्टर सील | बाहिरी सेन्सर, पाङ्ग्रा कुवाहरू | स्प्रे, ग्रिट, स्प्ल्याश | सिलिकन वा EPDM | साइकल चलाएपछि ओठहरू ओभर-चपटा |
| कनेक्टर ग्यास्केट | बल्कहेडहरू, कभरहरू, आवासहरू | प्यानल समतलता र माइक्रो लीक | सिलिकन | स्थापनाको समयमा काट्नुहोस् वा कुनाहरू काट्नुहोस् |
| एकल-तार सील | लेड-इन भएको कुनै पनि गुहा | स्ट्र्यान्डहरूको साथमा केशिकाको नमी | तेल नजिकै HNBR वा FKM | गलत तार OD ले लीक हुन्छ |
यदि तपाईं पानी प्रवेश वा चुहावट इन्टरफेसहरूमा बाँधिएका अवरोधहरूसँग कुश्ती गर्दै हुनुहुन्छ भने, म रेखाचित्रहरूको समीक्षा गर्न र तपाईंको वातावरण र बजेटसँग मेल खाने सिल स्ट्याक प्रस्ताव गर्न पाउँदा खुसी छु। यदि तपाईं प्रत्यक्ष उत्पादन विकल्प चाहनुहुन्छ भने, म तपाईंलाई गुओमिङ रबर टोलीसँग जोड्न सक्छु जुन मैले काम गरेको छु।अटोमोटिभ कनेक्टर सिलहरूजसले भरपर्दो आँसु र स्ट्रेच प्रदर्शनको साथ IP67 लाई हिट गर्यो।हामीलाई सम्पर्क गर्नुहोस्तपाईंको तार OD दायरा, आवास बोर, खेलमा तरल पदार्थ, र लक्षित परीक्षणहरू, र हामी तपाईंलाई नमूनाहरू र मूल्य निर्धारण गर्नेछौं। यदि तपाईलाई पहिले नै थाहा छ तपाईलाई के चाहिन्छ,अहिले सोधपुछ पठाउनुहोस्र म तपाईको समीक्षालाई प्राथमिकता दिनेछु।
